玻璃轉盤式視覺檢測分選機

一、檢測産品規格及主要測量功能等：

主要測量功能：

二
、檢測需求：

1、每台機标準配備

2-1 CCD相機：130萬像素工業高清相機1個

2-2 影像軟體：自主研發（美國OPen軟體底層）

2-3 鏡頭：定制配套鏡頭3個

2-4 電腦：工業電腦1台

2-5 顯示器：戴爾21寸标屏

2-6 光纖：德國SICK光纖

2-7 光源：特制RKE光源

2-8 DD馬達：日本三協馬達

2-9 電磁閥：美國電磁閥

2-10 機台外觀：钣金型機台+粉體塗裝。

2、篩選功能（外觀檢測項目需在影像内有明顯差異）

3-1 水平安裝檢測産品：多段高度、多段寬度、總長

3-2 垂直安裝檢測側躺産品：外徑
、槽徑、多段長度、總長

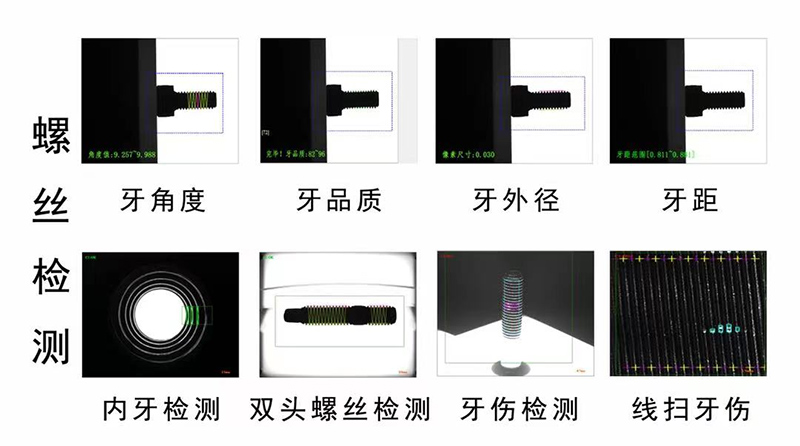

3-3 傾斜安裝檢測産品：内螺牙有無，牙數量等等

3、檢測範圍

4-1 長度
：客戶産品尺寸來定

4-2 高度：客戶産品尺寸來定

4-3 篩選精度：尺寸檢測精度+/-0.02mm（依甲方所制造之産品正確值爲基準點）

4-4 篩選速度：依供料系統而定，一般檢測速度在200-600PCS/min

4-5 使用氣壓：5kg/cm²

4、工廠條件

5-1 環境溫度：常溫30℃±15℃ 濕度40%-80%

5-2 電源電壓：220V±10%,50Hz±5%

5-3 壓縮空氣壓力
：5kg/cm²以上

5-4 空氣需幹燥及微細過濾處理

三、檢查相機的數量與選擇：

四、設備配置介紹：

視覺具體配置如下
，（多可配12個相機）：

CCD1： 由上而下拍照（标配）：

1、檢測功能：孔徑、外徑、孔渣、上表面倒角不良（倒角有無、倒角大、倒角小）

2、130萬像素相機90幀率、18-36MM 變焦鏡頭、60-60-W 環光；

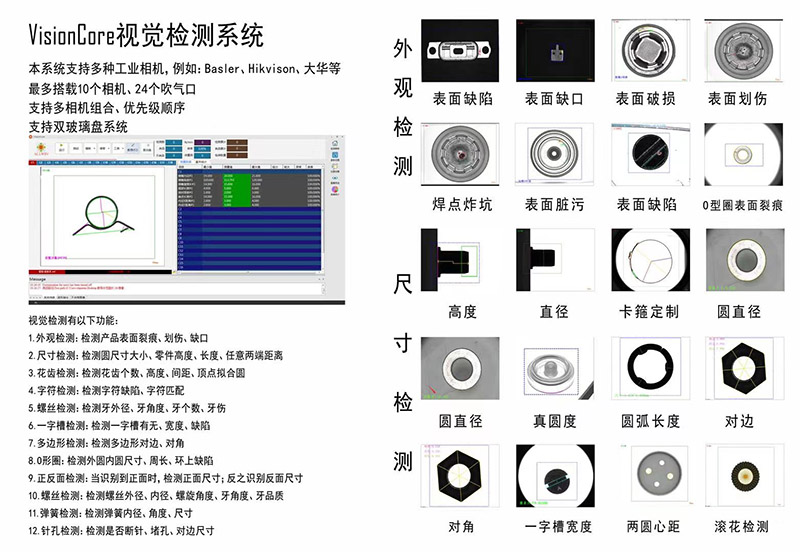

（測試截圖）

五、标準篩選機原理圖：

主要行業有：

小五金分類、塑膠尺寸測量，彈簧，手機按鍵，手表配件，螺絲，小鏡片等等。

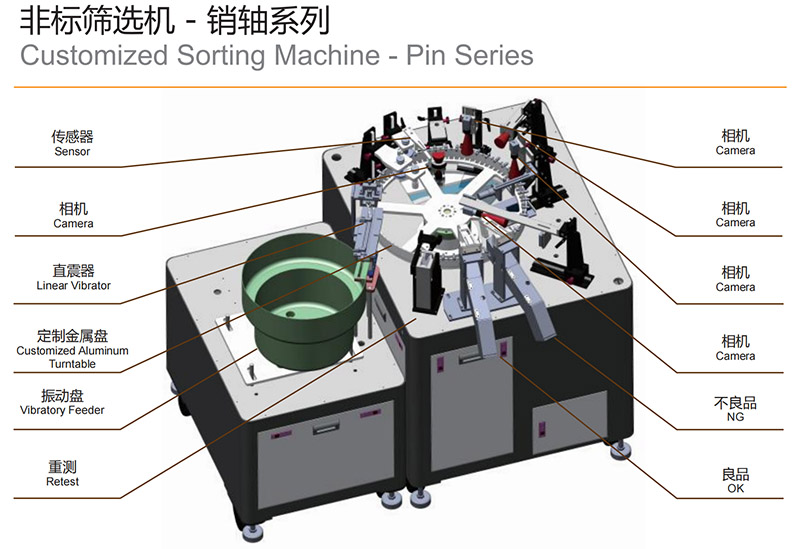

六、非标篩選機測量原理圖：

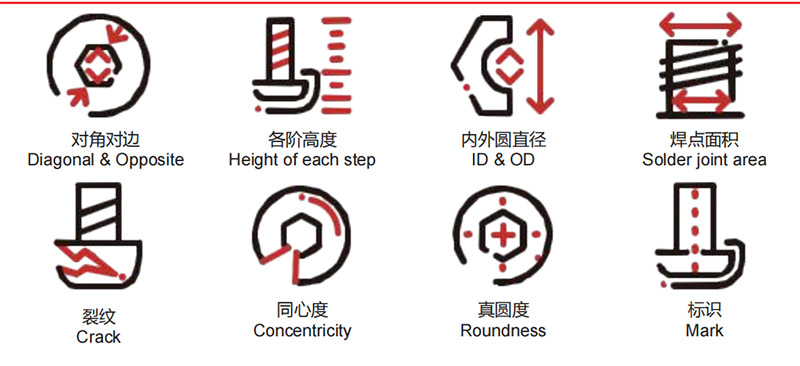

主要測量因素有：

廣泛應用於：機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（計算機）、液晶電視（LCD）、印刷電路闆（線路闆、PCB）、汽車、醫療器械、鍾表、儀器儀表等

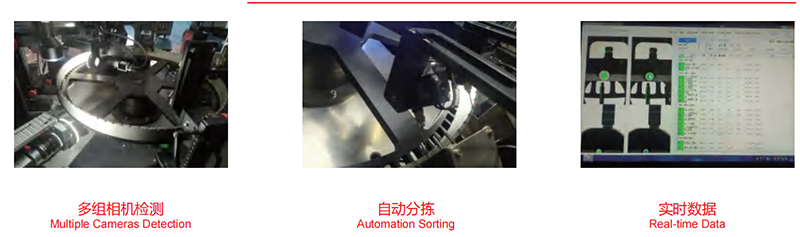

實物測量：快速測量拍照圖片：

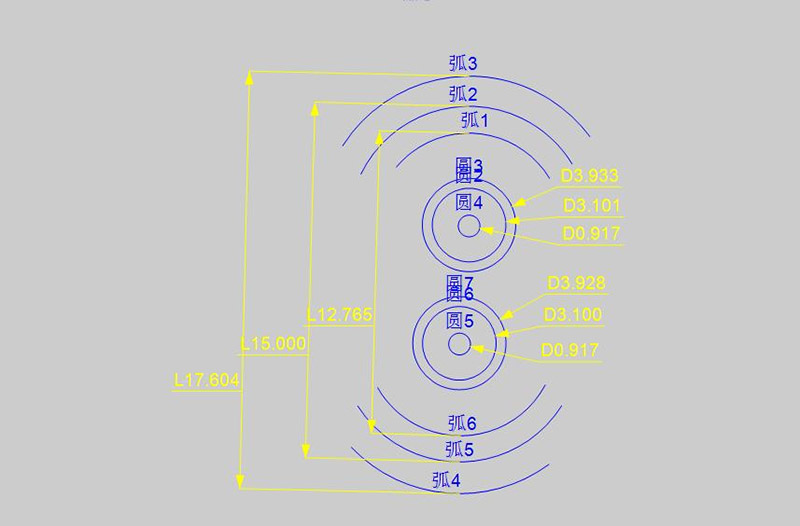

尺寸測量：

尺寸測量：
